BQJ防爆自耦减压起动器(IIB、tD)

该产品适用于交流50Hz, 380V或15KW- 200KW三相异步电动机不频繁自耦降压起动


一、型号含义


二、适用范围

1、适用于1区、2区危险场所;

2、适用于IIA、IIB、类,温度组别为T1~T5的爆炸性气体环境;

3、适用于化工、炼油、石油开采、医药、军工及军事设施等危险场所。


三、产品特点

1.钢板焊接外壳、表面喷塑。

2.该产品适用于交流50Hz, 380V或15KW- 200KW三相异步电动机不频繁自耦降压起动。

3.内装自耦变压器、交流接触器、时间继电器、中间继电器、热继电器、电流互感器、转换开关.熔断器、电压表.电流表、指示灯。

4.具有过载、短路、断相保护功能。

5.可根据用户要求特制。

6.钢管或电缆布线均可。、

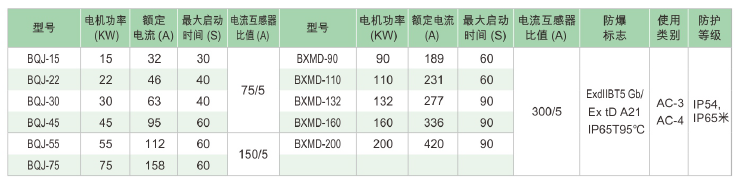

四、技术参数

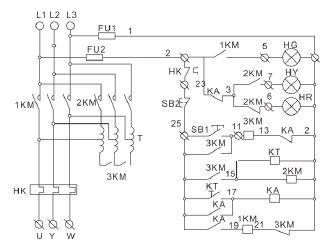

五、电气原理图


六、外形及安装尺寸图
