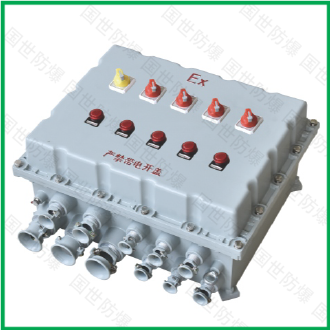

BX系列防爆控制箱

壳采用铝合金压铸或钢板焊接成型，表面高压静电喷塑，配不锈钢外露紧固件，外形美观

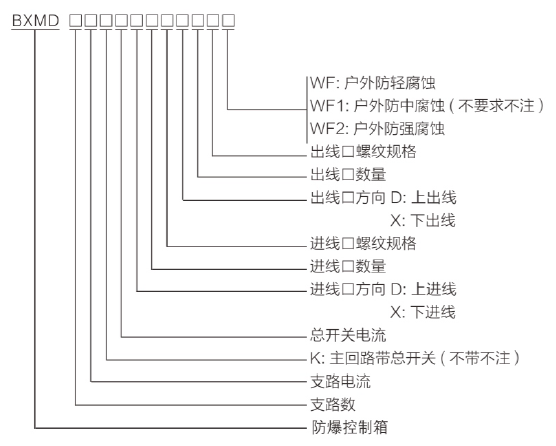

一、型号含义


二、适用范围

1、适用于1区、2区危险场所;

2、适用于21区、22区可燃性粉尘环境;

3、适用于IIA、IIBI 类,温度组别为T1~T5的爆炸性气体环境;

4、适用于化工、炼油、石油开采、医药、军工及军事设施等危险场所。

三、产品特点

1、外壳采用铝合金压铸或钢板焊接成型，表面高压静电喷塑，配不锈钢外露紧固件，外形美观;

2、纯隔爆结构，安全系数更高;

3、内装元件可根据用户要求安装高分断小型断路器或塑壳式断路器、交流接触器、万能开关、热继交流电器等，也可根据客户要求特制，如加装电涌保护器、电流表、电压表等;

4、具有分、合指示灯显示;

5、具有过载、短路保护功能;

6、部分产品可根据客户要求带合页，方便现场安装和检修。

7、可配制金属手柄，用于低温环境或带挂锁。

8、钢管或电缆布线均可。

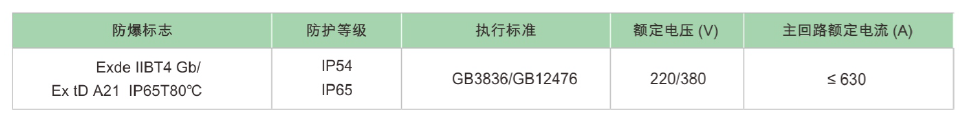

四、技术参数

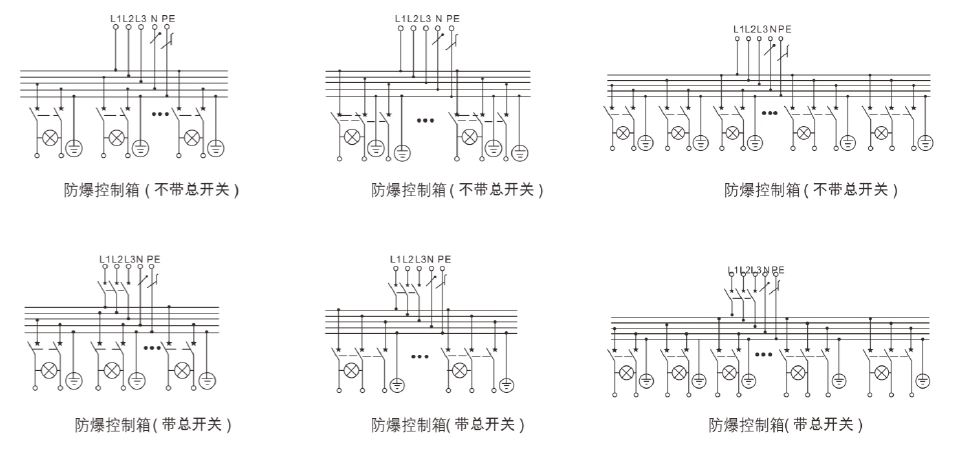

五、电气原理图

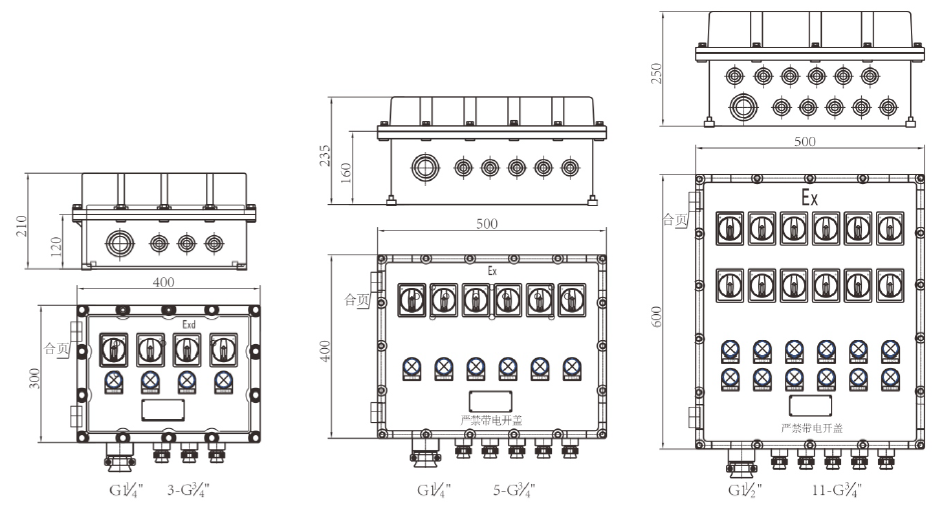

六、外形及安装尺寸
